Macchina per fresatura CNC con certificati CE

Panoramica
Parametri del prodotto
Descrizione del prodotto
Profilo Aziendale

Panoramica

Informazioni di base.

Modello n.	VE 10
Tipo	Fresatrice per utensili
Oggetto	Attrezzo
Struttura	Tipo di letto
Tipo di fresa	Fresa verticale
Modalità di controllo	CNC
Grado automatico	Automatico
Precisione	Alta precisione
Certificazione	ISO 9001
Condizione	Nuovo
Distanza tra l'estremità del mandrino e il tavolo	120-720 millimetri
Dimensioni del tavolo da lavoro	550*1100 millimetri
Velocità del mandrino	8000 giri/min (standard)/10K/12K/15K (opzionale)
Pressione di alimentazione dell'aria Bar	6-8 bar
Pacchetto di trasporto	Cassa di legno
Specifica	2720*3350mm
Marchio	MINGJU
Origine	Cina
Codice HS	8457101000
Capacità produttiva	300 set/anno

Descrizione del prodotto

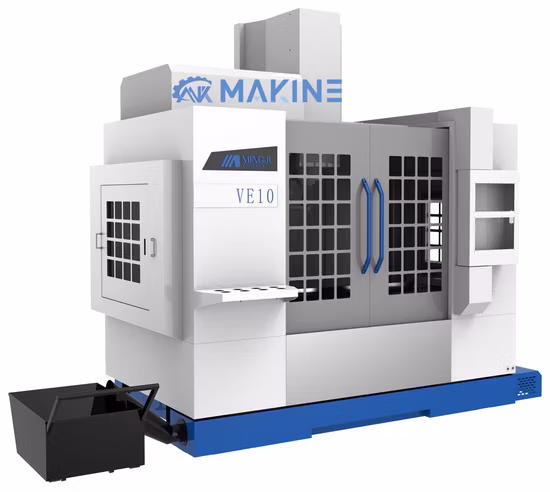

Centro di lavoro verticale universale VE10

Parametri del prodotto

Modello			VE10	VE10iL	VE10XP
Articolo	Specifica	Unità	VE10	VE10iL	VE10XP
Gamma di elaborazione	Asse XY/Z	mm	1100/600/700	1100/600/700	1100/600/700
	Distanza tra il naso del mandrino e il tavolo di lavoro	mm	120-820	120-820	120-820
	Distanza dal centro del mandrino alla superficie della guida della colonna	mm	650	650	650
Tavolo da lavoro	Dimensioni del tavolo da lavoro	mm	600x1200	600x1200	600x1200
	Carico massimo del tavolo di lavoro	kg	800	800	800
	T-Slot (numero x dimensione x distanza)	n./mm	5-18-110	5-18-110	5-18-110
Mandrino	Tipo di unità	-	Cintura	Mandrino elettrico/a trasmissione diretta	Cinghia/Trasmissione diretta
	Velocità del mandrino	giri al minuto	8k/10k	12k/15k/20k	8k/10k
	Motore mandrino Powerr	chilowatt	11-15	11-15/20-30	15-18,5
	Foro conico del mandrino	tipo	BT40	BT40	BT50
Servoasse	Avanzamento rapido asse X/Y/Z	metri al minuto	36/36/30	36/36/30	36/36/30
Servoasse	Velocità di avanzamento del taglio	mm/min	1-10000	1-10000	1-10000
Rivista di utensili	Tipo di rivista	-	Tipo di braccio	Tipo di braccio	Tipo di braccio
	Tipo di portautensili	tipo	BT-40	BT-40	BT-50
	Capacità dell'utensile	utensili	24	24	24
	Diametro massimo dell'utensile	mm	φ80	φ80	φ105
	Diametro massimo dell'utensile (nessun utensile adiacente)	mm	φ150	φ150	φ200
	Lunghezza massima dell'utensile	mm	300	300	350
	Peso massimo dell'utensile	kg	8	8	15
	Tempo di cambio utensile (da tol a utensile)	Secondo	3.5	3.5	7
Precisione	Precisione di posizionamento	mm	±0,005	±0,005	±0,005
Precisione	Ripetizione della precisione di posizionamento	mm	±0,003	±0,003	±0,003
Altri	Requisiti di potenza	kVA	25	30	35
	Pressione di alimentazione dell'aria	kg/cm²	6~8	6~8	6~8
	Lunghezza/Larghezza/Altezza (incluso serbatoio dell'acqua)	mm	3000x2500×2900	3000×2500x2900	3000x2500x2900
	Peso della macchina (incluso il serbatoio dell'acqua)	tonnellata	6.6	6.9	7

Descrizione del prodotto

Letto, colonna e sella
Il basamento, la colonna e la sella sono realizzati in ghisa Meehanite HT300, che vanta caratteristiche di smorzamento molto elevate. Il basamento e la colonna, realizzati in un unico pezzo, sono sottoposti a trattamento di distensione per garantire il mantenimento della geometria della macchina per tutta la durata utile. L'ampia spaziatura delle guide lineari garantisce un supporto ottimale per la tavola e la sella durante l'intera corsa di ciascun asse. Le fusioni con nervature elevate offrono uno smorzamento superiore per lavorazioni ad alta velocità e fresature aggressive. Le superfici di contatto di tutti i punti di contatto critici, tra cui la colonna, i blocchi di cuscinetti lineari, le guide lineari e le superfici della tavola, sono completamente rettificate per ottimizzare adattamento e precisione.

Percorsi guida
Gli assi X, Y e Z sono dotati di guide lineari da 45 mm per impieghi gravosi. Tutte le guide sono posizionate contro spalle rettificate per massimizzare rigidità e geometria.

Mandrino
I cuscinetti del mandrino, lubrificati a grasso permanente, non richiedono manutenzione. Il mandrino da 8.000 giri/min è azionato da un servomotore CA (7,5/11 kW). Il mandrino da 15.000 giri/min è opzionale, aggiornabile al modello VE10IL. I quattro cuscinetti in ceramica da 70 mm del mandrino contribuiscono a ridurre il rischio di surriscaldamento del mandrino da 15.000 giri/min.

Viti a sfere e azionamenti assiali
Ogni asse è azionato da una vite a sfere ad alta precisione, completamente rettificata. Tutte le viti a sfere sono supportate da cuscinetti assiali a contatto angolare e sono perfettamente centrate tra le guide lineari. Le viti a sfere da 40 mm sono azionate direttamente da servomotori CA ad accoppiamento diretto, eliminando vibrazioni, rumore e gioco.

Cabina macchina completamente chiusa
La struttura della macchina è realizzata in lamiera ad alta resistenza per contenere trucioli e refrigerante. L'intera macchina è completamente chiusa. Le porte laterali rimovibili consentono l'accesso diretto all'interno della macchina. L'apertura della porta frontale (40") consente un facile carico e scarico dei pezzi in lavorazione.

Sistema di raffreddamento ad allagamento
Una pompa di raffreddamento dedicata fornisce un volume elevato di refrigerante alla macchina utensile. Il refrigerante entra nella fusione della testa ed esce dalla parte inferiore del mandrino per contribuire a controllare l'espansione termica. Gli ugelli montati sono completamente regolabili per adattarsi a diverse lunghezze di utensile. Il serbatoio del refrigerante da 200 litri offre una capacità adeguata per qualsiasi applicazione.

Lubrificazione
Le guide lineari e le viti a ricircolo di sfere sono lubrificate automaticamente tramite olio lubrificante. L'olio viene erogato tramite valvole dosatrici che ne controllano con precisione il volume. Un allarme di basso livello sul CNC avvisa l'utente, prevenendo possibili danni alle guide e alle viti a ricircolo di sfere.
